ic705suite: ajustar la antena desde la azotea con el móvil

Objetivo conseguido

Subir una única vez a la antena y, con solo el móvil en la mano, dejar ajustada la ROE sin ayuda de nadie: hacer barridos y ajustes hasta dejarla lo mejor posible.

La suite, en dos palabras

ic705suite junta en un solo programa de consola lo que uso con el Icom IC-705. Una sola conexión con la radio y, encima, las aplicaciones, cada una con su tecla de función:

Vista de la radio (F2): el frontal entero, los medidores y el panorámico con su cascada.
CW (F3): decodificador, skimmer y manipulador.
Antena (F5): barridos de ROE y de ruido, y una página para el móvil.
Diario (F6) y Packet (F7): hamrlog y hamrpkt.

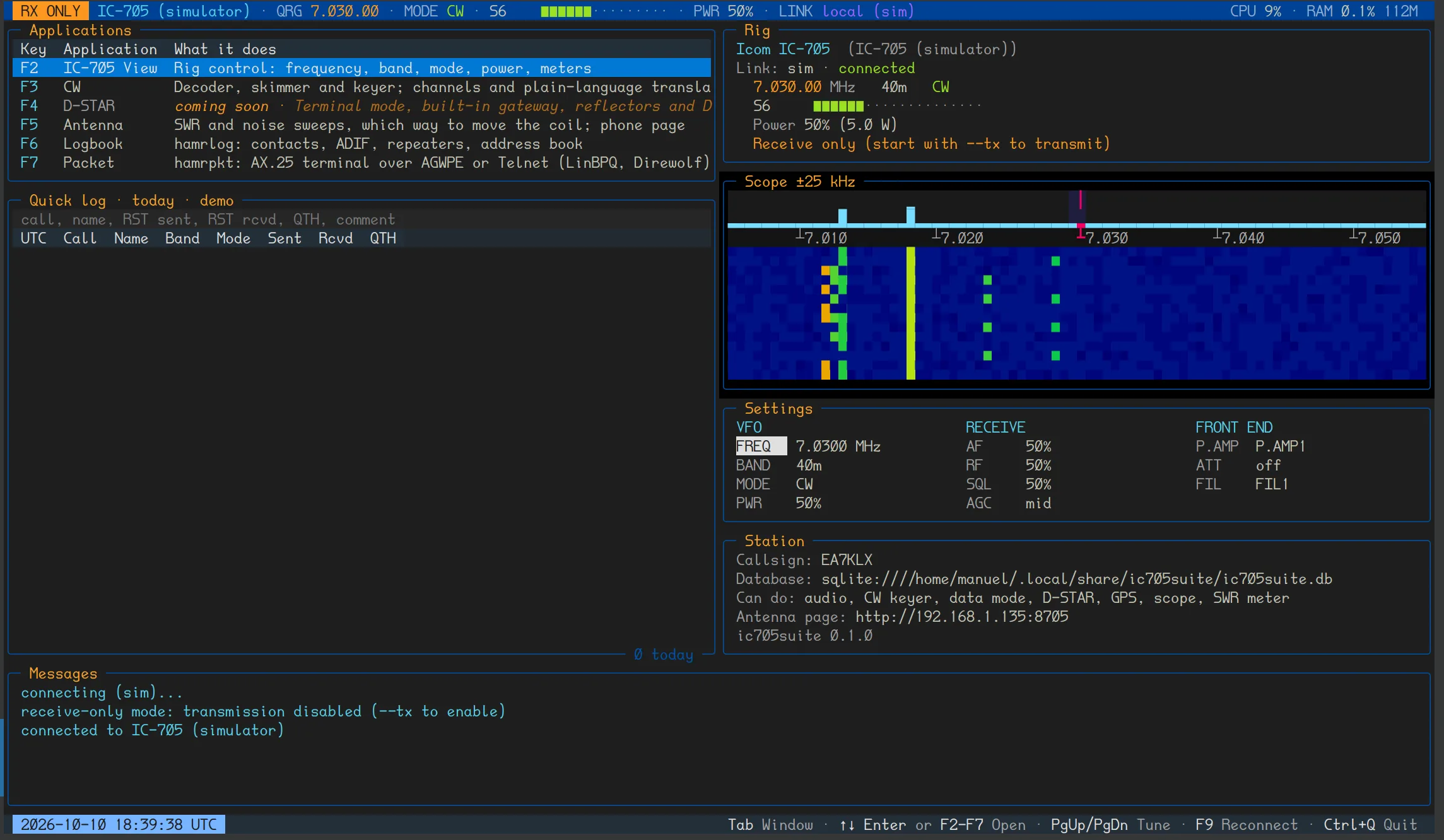

El panel principal de ic705suite en el terminal, en inglés y con la radio simulada: a la izquierda las aplicaciones con su tecla de función, de F2 Visor IC-705 a F7 Packet, y debajo el log rápido con los contactos de hoy; a la derecha la radio (7,030 MHz, 40 m, CW, S6, solo recepción), un panorámico pequeño con su cascada, los ajustes básicos (frecuencia, banda, modo, potencia, AF, RF, SQL, AGC, preamplificador, atenuador y filtro) y los datos de la estación; abajo, los mensajes. Arriba a la derecha, el consumo de la suite: CPU 9 %, RAM 112 MB. — El panel principal, con la radio simulada. Se abre cada aplicación con su tecla y, sin salir de él, se ve la radio con un panorámico pequeño, se tocan los ajustes básicos y se anota un contacto en el diario. Todo con el teclado: `Tab` pasa de una ventana a otra.

Un minuto por la suite, solo con el teclado: un contacto en el log rápido, el CW con su skimmer, el visor de la radio y el diario, y vuelta al panel principal.

Como hamrlog, se maneja solo con el teclado y funciona hasta en la consola de Linux, sin escritorio. Todas las aplicaciones comparten la conexión, así que puede estar el decodificador de CW escuchando mientras se hace un barrido. Pero de lo que quiero hablar es de la antena.

Antes: subir, bajar, subir

La antena de HF está en la azotea y la radio, abajo. La antena se ajusta moviendo la bobina, y la ROE solo se ve en la radio. Así que ajustar era un paseo: subir, mover la bobina un poco, bajar, transmitir, mirar la ROE, volver a subir, mover otro poco… y así hasta que quedaba bien o hasta que me cansaba de escaleras.

Y cada vez que bajaba solo me traía un número: la ROE en la frecuencia en la que estuviera. No sabía si la resonancia se había quedado por debajo o por encima, ni a qué distancia, así que el siguiente ajuste era otra vez a ojo.

Ahora: el móvil en la mano

La suite sirve una página web en el puerto 8705. La abro en el móvil, subo a la azotea y desde ahí:

Lo que pasa en cada barrido. Los números del dibujo son los pasos:

Desde el móvil, en lo alto de la escalera, pido un barrido de ROE. La orden va por WiFi al PC.
El PC lleva a la IC-705, también por WiFi, frecuencia a frecuencia: la sintoniza, pulsa el PTT y lee la ROE.
La IC-705 transmite en cada punto una portadora corta, a poca potencia, que sube por el coaxial hasta la antena.
El PC busca el mínimo de la curva y devuelve al móvil la resonancia y el veredicto: subir o bajar la bobina, y cuánto.
Muevo la bobina con la otra mano y vuelvo al paso 1, hasta que la ROE queda bien. Entonces guardo el ajuste y bajo.

Elijo la banda con un botón. Cada banda trae su frecuencia objetivo (la de FT8; en 40 m, 7,074 MHz) y el paso del barrido.
Lanzo el barrido de ROE. La radio, abajo, recorre la banda punto a punto con una portadora de RTTY a poca potencia y mide la ROE en cada uno. La curva va apareciendo en la pantalla del móvil.
Leo el veredicto. La suite busca el mínimo de la curva, dice dónde está la resonancia, cuánto le falta para el objetivo y si hay que subir o bajar la bobina. Con el historial de la banda calcula también cuánto, con una precisión de un cuarto de división de la escala.
Muevo la bobina y repito. Sin bajar. Cada barrido de 40 m tarda unos segundos.
Guardo el ajuste cuando la ROE está bien: la posición de la bobina, la resonancia y la ROE quedan guardadas para esa banda y esa antena. La próxima vez sé dónde dejarla, y la suite usa esos ajustes para afinar su cálculo de cuántos kHz mueve cada división.

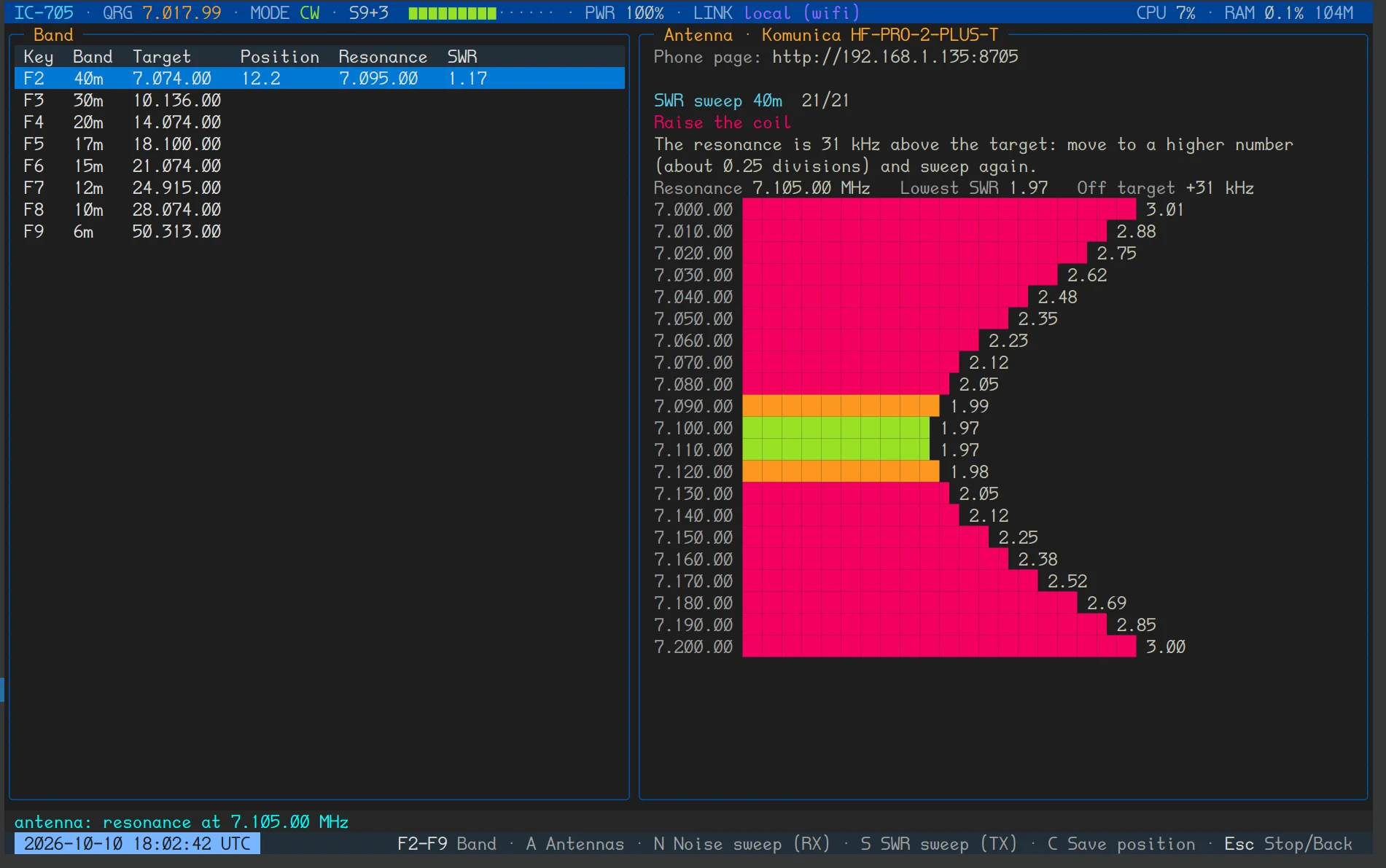

La aplicación Antena en el terminal, en inglés, conectada a la IC-705 por WiFi: a la izquierda las bandas con el ajuste guardado en 40 m (posición 12,2, resonancia 7,095 MHz, ROE 1,17); a la derecha un barrido de ROE de 7,000 a 7,200 MHz en barras de colores, con la resonancia en 7,105 MHz, ROE mínima 1,97 y el veredicto «Raise the coil», unas 0,25 divisiones. — **Antena** (`F5`) en el terminal, con la radio de verdad por WiFi (aquí, en inglés). A la izquierda, el ajuste que guardé esta mañana en 40 m; a la derecha, un barrido de esta tarde: resonancia 31 kHz por encima del objetivo y el consejo de subir la bobina un cuarto de división.

El mismo barrido de la tarde, en el móvil. Así se ve la página en modo oscuro:

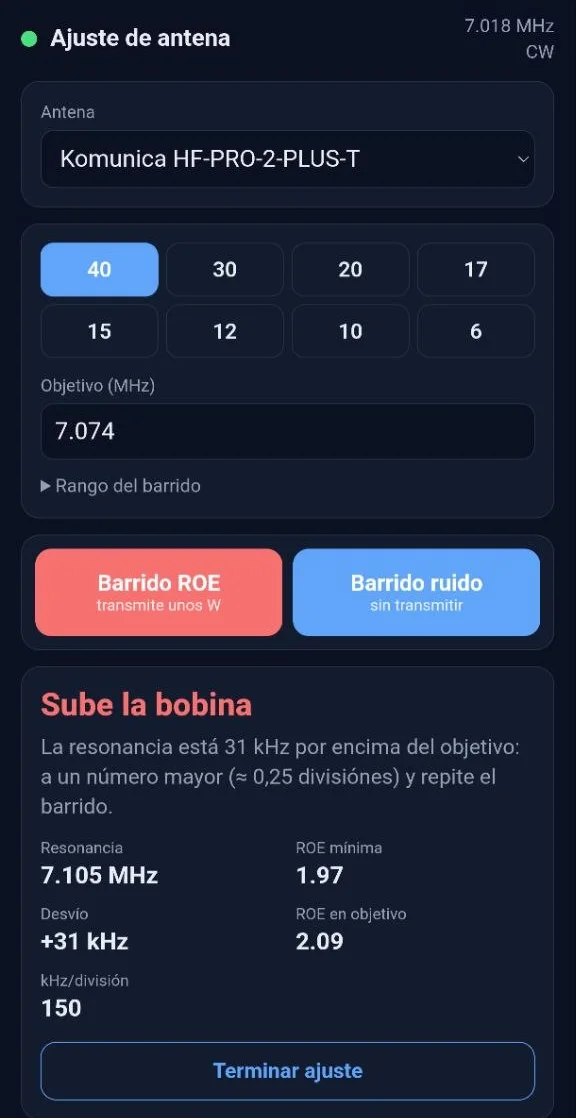

La página de antena en el móvil, en modo oscuro: la antena activa, Komunica HF-PRO-2-PLUS-T; los botones de banda con 40 m elegida; el objetivo, 7,074 MHz; los botones Barrido ROE y Barrido ruido, y el veredicto «Sube la bobina» con la resonancia en 7,105 MHz, ROE mínima 1,97, desvío +31 kHz, ROE en el objetivo 2,09 y 150 kHz por división. — Arriba: la antena, la banda y el objetivo, los dos barridos y el veredicto.

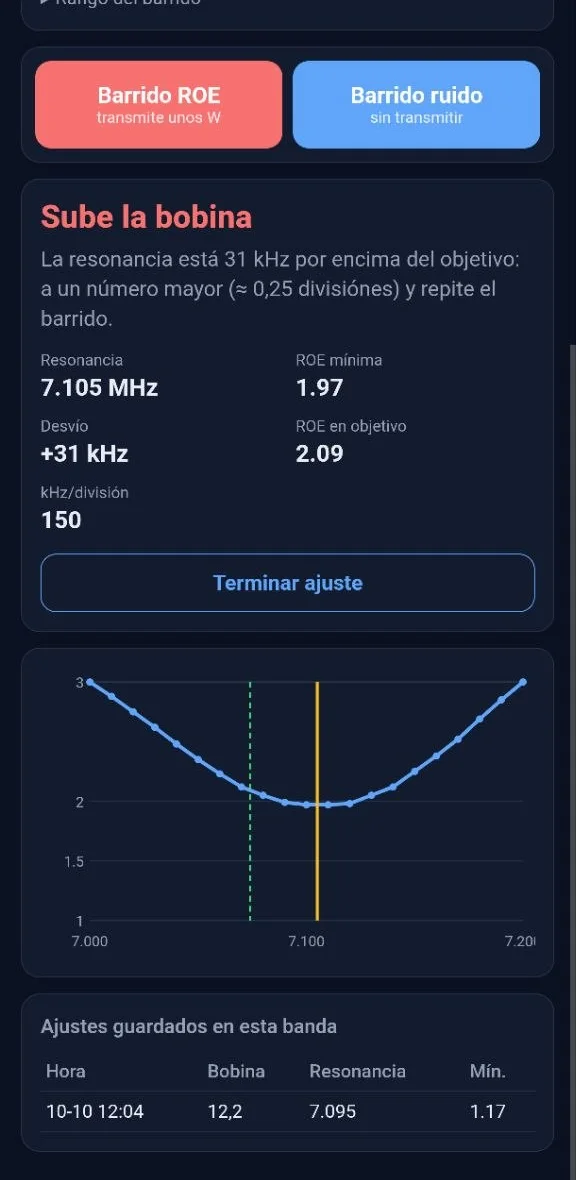

Más abajo en la misma página: el veredicto, la curva del barrido de 7,000 a 7,200 MHz con la línea del objetivo y la de la resonancia, y la tabla de ajustes guardados en 40 m: 10-10 12:04, bobina 12,2, resonancia 7,095, ROE mínima 1,17. — Más abajo: la curva y los ajustes guardados en la banda, con el de esta mañana.

También hay barrido de ruido, que no transmite: busca dónde sube el ruido de fondo, que es donde resuena la antena. Sirve para hacerse una idea sin sacar RF, aunque con la ROE se ve mucho mejor.

Esta mañana

Una Komunica HF-PRO-2-PLUS-T en 40 m, con el objetivo en 7,074 MHz. Todo desde la azotea: 31 barridos entre las 11:06 y las 12:04, sin bajar una sola vez.

Algunos barridos de la mañana, sacados del historial de la suite
Hora	ROE mínima	Resonancia
11:06	5,22	por debajo de 7,000 MHz, fuera del barrido
11:22	2,20	7,011 MHz
11:43	2,25	7,171 MHz, ahora por encima
12:03	1,17	7,095 MHz

Al principio la resonancia estaba por debajo de la banda y el barrido solo veía la cuesta: la suite lo dice así, "en el borde", y da la dirección pero no la distancia. A partir de ahí fue cuestión de ir acercándome, pasarme por arriba y volver. A las 12:03 la curva tenía el mínimo en 7,095 MHz con ROE 1,17, y en 7,074 por debajo de 1,5, que es lo que cuenta. Guardé la bobina en 12,2 y bajé. Una vez.

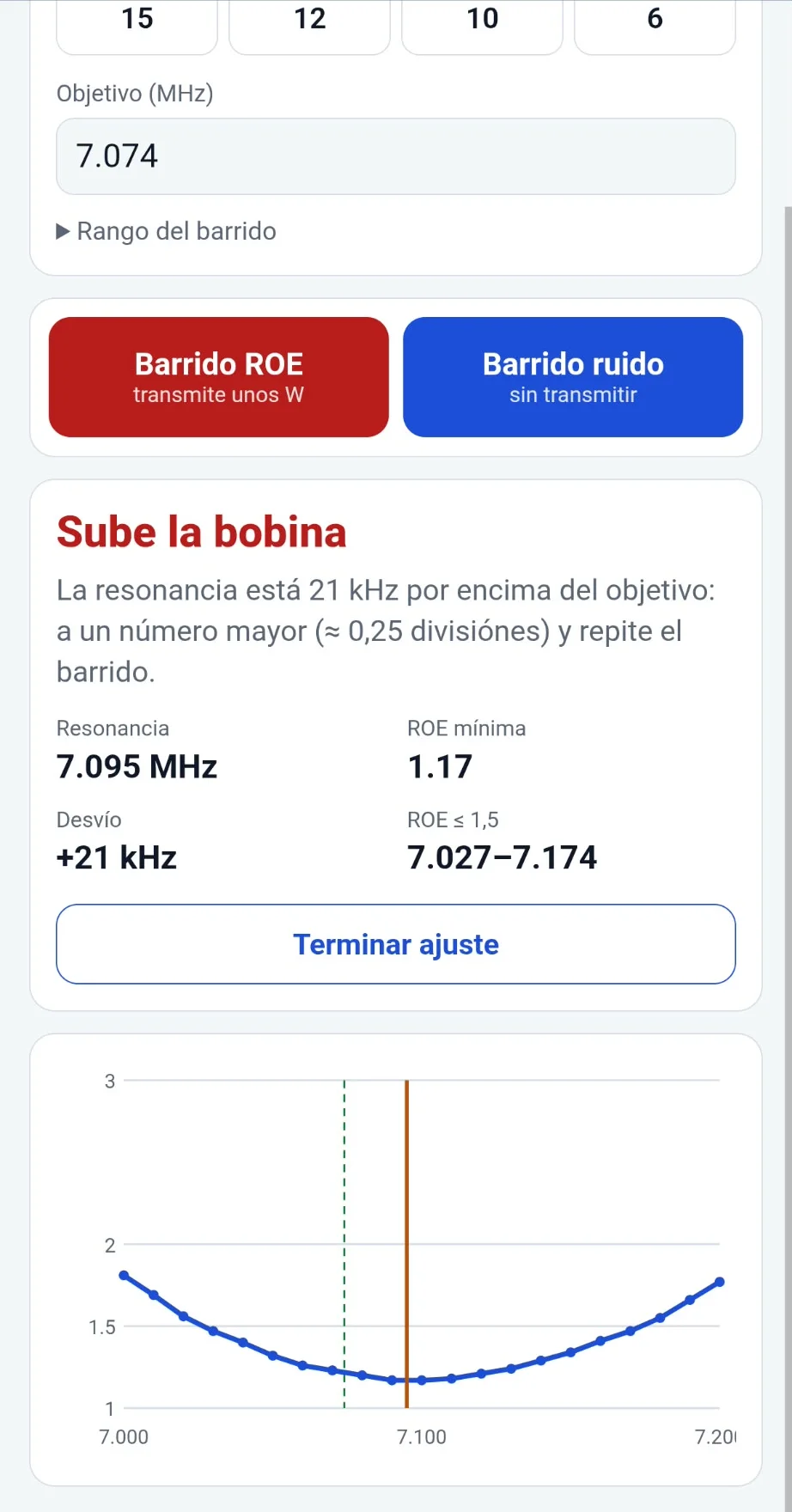

La página de antena en el móvil: botones Barrido ROE y Barrido ruido, el veredicto «Sube la bobina» con la resonancia en 7,095 MHz, ROE mínima 1,17, desvío +21 kHz, ROE por debajo de 1,5 entre 7,027 y 7,174 MHz, y la curva del barrido. — La página en el móvil, en la azotea, a las 12:04 de esta mañana. Todavía proponía un cuarto de división más, pero con la ROE por debajo de 1,5 de 7,027 a 7,174 MHz la frecuencia de FT8 ya quedaba dentro.

Con cuidado

Que una página web haga transmitir a la radio pide unas cuantas precauciones, y la suite las tiene:

Solo recepción por defecto. Si la suite no se arranca con --tx, ninguna orden que pueda poner la radio en transmisión sale del ordenador. Sin --tx solo hay barrido de ruido.
Poca potencia. El barrido de ROE transmite al porcentaje de potencia que diga la configuración (30 % por defecto).
Vigilante de PTT. Cada punto del barrido es una transmisión corta, y si algo se cuelga la radio deja de transmitir a los 2 segundos.
Todo vuelve a su sitio. Al terminar, la radio recupera la frecuencia, el modo y la potencia que tenía.

Y cada antena lleva su propio historial y sus ajustes guardados, así que se puede tener más de una y elegir la activa desde el móvil.
